梅花聯軸器和星型聯軸器是一樣的嗎?

發布日期：2019-03-26 00:00 來源：http://shqwj5800.cn 點擊：

梅花聯軸器和星型聯軸器不是一樣的。

梅花彈性聯軸器間隔體有多個葉片分支，像滑塊聯軸器一樣，它也是通過壓擠來使梅花彈性間隔體和兩邊的軸套吻合，并以此保證了其零間隙性能。與滑塊聯軸器不同的是，梅花聯軸器是通過壓擠傳動的而滑塊聯軸器是通過剪力傳動的。

星型彈性聯軸器高速運轉時由于受離心力的作用而產生的徑向運動將加速其磨損，加設外殼。除了能防塵存油外，減薄量不足可能會造成干涉，減薄量過大會削弱齒的強度，且會側隙很大。外齒的接觸條件得到改善，避免了在角位移條件下直齒齒端棱邊擠壓，應力集中的弊端，同時改善了齒面摩擦、磨損狀況，降低了噪聲，維修周期長。星型彈性聯軸器外齒套齒端呈喇叭形狀，故不宜在高速和有沖擊載荷情況下使用，也不宜用于立軸的聯接。

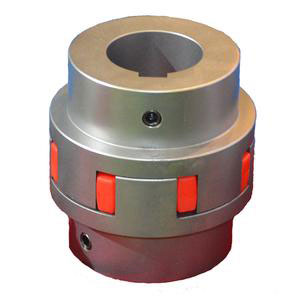

星型聯軸器

其實梅花聯軸器與星型聯軸器有很多相似之處，但他們還是有著不同的區別：

1、最明顯的區別就在于星型聯軸器和梅花聯軸器的彈性墊的不同。梅花聯軸器的彈性體是梅型彈性墊型號為MT1-13型，規格：高度=12-55mm，外徑=48-391mm，內徑=19-250mm；星型聯軸器的彈性體是星型彈性墊，型號為 GR10-GR180，規格：外徑從20mm-420mm，內徑從10-220mm。使用溫度：-40~100 0 C扭矩：22.4~2500NM；

2、二者的材料都是采用聚氨酯材質，聚氨酯彈性體有很好的彈性，能起到緩沖作用，具有壽命長，易更換等特點。梅花聯軸器常見的型號為ML型，MLL-Ⅱ帶制動輪型，星型聯軸器常見的型號有XL型，XLD型，XLD的軸孔外徑相對于XL的外徑是加大的，因此同等型號下，XLD型星型聯軸器承受的扭矩要比XL的的要大一些，價格相對來說也會貴一些；

3、星型聯軸器和梅花聯軸器另一個明顯的區別就是一般情況下星型聯軸器中間是四爪，而梅花聯軸器中間是三爪，同一型號下，星型聯軸器所能夠承受的扭矩要比梅花聯軸器承受的大一些，因此，星型聯軸器可做到更小一點；

4、兩種聯軸器安裝設備上，僅從外觀上是很難看出到底是梅花聯軸器還是星型聯軸器的，只能通過彈性墊的形狀或爪的形狀來判斷是那種聯軸器了。星型聯軸器爪的側面是平的，而梅花聯軸器的爪的側面是圓弧狀的，這點很容易區分。

梅花聯軸器與星型聯軸器的兩種彈性體的每個角的形狀不一樣，相對來講星型的在裝配時彈性體跟爪子接觸的面積大，也就是受力面積大，性能要比梅花型的好。
